Pengecoran Investasi Flange Silica Sol

perkenalan produk

Penghubung jalur pipa

Flange disebut juga flensa atau flensa. Bagian yang menghubungkan pipa dengan pipa, disambungkan pada ujung pipa. Ada lubang di flensa, dan baut menghubungkan kedua flensa dengan erat. Flensa disegel dengan gasket. Flange adalah bagian berbentuk cakram, yang paling umum dalam teknik perpipaan, flensa digunakan berpasangan. Dalam pembuatan pipa, Flensa terutama digunakan untuk penghubung pipa. Di ujung yang perlu menghubungkan kedua pipa, pasang flensa. pipa bertekanan rendah dapat menggunakan flensa kawat dan flensa las dengan tekanan lebih besar dari 4 kg. Tambahkan titik penyegelan di dalam kedua flensa, segera setelah dikencangkan dengan baut.

Flensa dengan tekanan berbeda memiliki ketebalan berbeda dan menggunakan baut berbeda.

Ketika pompa air dan katup disambungkan ke pipa, beberapa bagian peralatan juga dibuat menjadi bentuk flensa yang sesuai, disebut juga sambungan flensa.

Semua bagian penghubung yang dibaut dan ditutup pada pinggiran kedua bidang umumnya disebut "flensa". Misalnya sambungan pipa ventilasi, bagian seperti itu bisa disebut "bagian flensa".

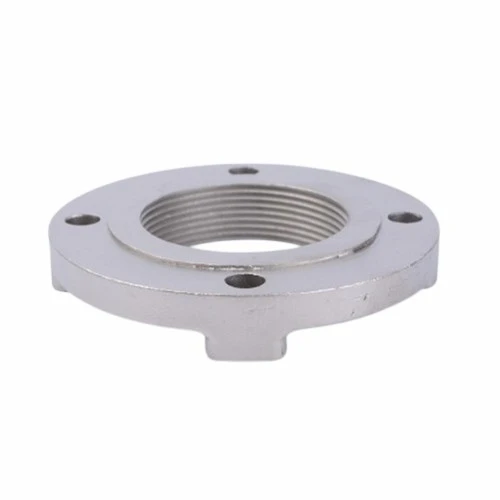

Flensa berulir adalah sejenis flensa. Struktur sambungan flensa berulir adalah suatu rakitan yang terdiri dari sepasang flensa, beberapa baut, mur, dan paking.

Flensa berulir 1/2"--30" mengadopsi standar implementasi: standar domestik

HG5051-5028-58, HG20592-20605-97, 20615-20326-97

HGJ44-68-91, SH3406-92, SH3406-96

SHJ406-89, SHT501-97, SYJS3-1-1-5

JB81-86-59, JB/T81-86-94, JB577-64

JB577-79, JB585-64, JB585-79

JB1157-1164-82, JB2208-80, JB4700-4707-92

JB4721-92, Dirjen0500-0528, 0612-0616

GD0500-0528, GB9112-9125-88, GB/T13402-92

Aplikasi

Flange disebut juga flensa atau flensa.

Bagian yang menghubungkan pipa dengan pipa, disambungkan pada ujung pipa. Ada lubang di flensa, dan baut menghubungkan kedua flensa dengan erat. Flensa disegel dengan gasket. Alat kelengkapan pipa bergelang mengacu pada alat kelengkapan pipa dengan flensa (flensa atau tanah). Dapat dicor (tidak tersedia pada gambar), atau dapat disekrup atau dilas. Sambungan flensa (flensa, sambungan) terdiri dari sepasang flensa, satu paking, serta beberapa baut dan mur. Gasket ditempatkan di antara permukaan penyegelan kedua flensa. Setelah mur dikencangkan, tekanan spesifik pada permukaan paking mencapai nilai tertentu dan kemudian berubah bentuk, dan mengisi ketidakrataan pada permukaan penyegelan untuk membuat sambungan menjadi kencang. Sambungan flensa adalah sambungan yang dapat dilepas. Menurut bagian-bagian yang terhubung, dapat dibagi menjadi flensa wadah dan flensa pipa. Menurut jenis strukturnya, ada flensa integral, flensa loop, dan flensa berulir. Flensa integral yang umum mencakup flensa las datar dan flensa las pantat. Flensa las datar memiliki kekakuan yang buruk dan cocok untuk situasi di mana tekanan p Kurang dari atau sama dengan 4MPa; flensa las pantat, juga dikenal sebagai flensa leher tinggi, memiliki kekakuan yang lebih tinggi dan cocok untuk situasi dengan tekanan dan suhu yang lebih tinggi. Ada tiga jenis permukaan penyegelan flensa: permukaan penyegelan datar, cocok untuk acara-acara dengan tekanan rendah dan media tidak beracun; permukaan penyegelan cekung-cembung, cocok untuk acara dengan tekanan sedikit lebih tinggi; media beracun dan situasi tekanan tinggi. Gasket merupakan suatu cincin yang terbuat dari bahan yang dapat menghasilkan deformasi plastis dan mempunyai kekuatan tertentu. Sebagian besar gasket dipotong dari pelat non-logam, atau dibuat oleh pabrik profesional sesuai ukuran yang ditentukan. Bahannya adalah pelat karet asbes, pelat asbes, pelat polietilen, dll; Ada juga paking berlapis logam yang terbuat dari bahan non-logam yang dibungkus; ada juga paking luka yang terbuat dari strip baja tipis dan strip asbes. Gasket karet biasa cocok untuk situasi di mana suhunya lebih rendah dari 120 derajat; gasket karet asbes cocok untuk situasi di mana suhu uap air lebih rendah dari 450 derajat, suhu minyak lebih rendah dari 350 derajat, dan tekanan lebih rendah dari 5MPa. Sedang yang paling umum digunakan adalah papan asbes tahan asam. Pada peralatan bertekanan tinggi dan saluran pipa, pengecoran investasi sol silika flensa menggunakan gasket logam berbentuk lensa atau bentuk lainnya yang terbuat dari tembaga, aluminium, baja pengukur, dan baja tahan karat. Lebar kontak antara paking bertekanan tinggi dan permukaan perapat sangat sempit (kontak garis), dan penyelesaian pemrosesan permukaan perapat dan paking relatif tinggi.

Flensa dibagi menjadi flensa berulir (kawat), flensa las, dan flensa ferrule. Ada flensa kawat dan flensa ferrule untuk diameter kecil bertekanan rendah, dan flensa las untuk diameter besar bertekanan tinggi dan bertekanan rendah. Ketebalan flensa dengan tekanan berbeda dan diameter serta jumlah baut penghubung berbeda.

Standar Gasket Flange

Menurut tingkat tekanan yang berbeda, bantalan flensa juga memiliki bahan yang berbeda, mulai dari bantalan asbes bertekanan rendah, bantalan asbes bertekanan tinggi hingga bantalan logam.

1. Dibagi berdasarkan bahan menjadi baja karbon, baja tuang, baja paduan, baja tahan karat, tembaga, paduan aluminium, plastik, argon, ppr, dll.

2. Menurut metode produksinya, dapat dibagi menjadi flensa tempa, flensa cor, flensa sambungan, flensa potong, dan flensa gulung (model besar)

3. Menurut standar manufaktur, dapat dibagi menjadi standar nasional (standar Kementerian Perindustrian Kimia, standar minyak bumi, standar tenaga listrik, standar Kementerian Permesinan, standar kelautan), Standar Amerika, Standar Jerman, Standar Jepang, Rusia Standar, dll.

Sistem Deteksi
