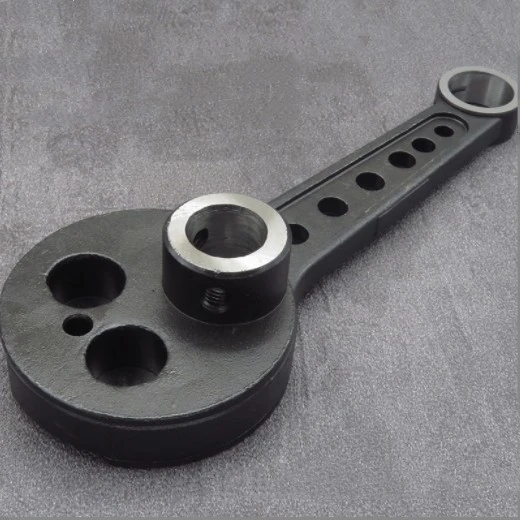

Pengecoran Investasi Lilin Hilang Komponen Eksentrik Mesin Tahan Lama 600

perkenalan produk

Roda eksentrik, sesuai dengan namanya, berarti bagian tengah roda tidak berada pada titik putarannya. Ini umumnya mengacu pada roda melingkar. Jika sebuah lingkaran tidak berputar pada pusatnya, maka ia menjadi roda eksentrik. Eksentrik juga merupakan jenis cam. Secara umum, tujuan utama eksentrik adalah untuk menghasilkan getaran. Seperti saringan listrik dan vibrator di ponsel, eksentrik digunakan. Kebanyakan eksentrik adalah roda bundar karena bentuknya bulat. Roda mudah dibuat dan prosesnya sederhana.

Roda eksentrik, merupakan roda yang lubang porosnya dimiringkan ke satu sisi. Ketika dipasang pada poros dan diputar, tepi luar roda mendorong bagian lainnya. Menghasilkan gerakan bolak-balik. Ini sebagian besar digunakan untuk menggerakkan sakelar mekanis, katup, dll.

Bedanya dengan cam: Pengecoran Investasi Lilin Hilang Komponen Eksentrik Mesin 600 Tahan Lama itu sendiri adalah sejenis cam. Bentuk kurva yang digunakan oleh bubungan berbeda karena persyaratan tindakan yang berbeda, dan metode bubungan yang digunakan juga berbeda karena persyaratan posisi pemasangan yang berbeda. Sama saja, jadi jenis kameranya banyak. Sederhananya, jika tidak berbentuk lingkaran dan berputar di tengahnya, hampir semuanya dianggap kamera. Dan kameranya belum tentu eksentrik. Misalnya, oval yang berputar di tengahnya juga merupakan kamera.

Mekanisme eksentrik

Memperbesar ukuran pasangan yang berputar adalah metode evolusi mekanisme umum dengan nilai aplikasi praktis. Semakin besar diameter pasangan berputar, semakin tinggi kekuatannya dan semakin baik kekakuan mekanismenya. Bila panjang engkol pada mekanisme penggeser engkol relatif pendek, maka tidak mungkin menambah diameter pasangan putar pada sambungan antara engkol, batang penghubung, dan rangka. Agar pasangan kinematik dalam mekanisme mempunyai kekuatan yang relatif tinggi dan meningkatkan kekakuan mekanisme, biasanya jari-jari putaran sekunder pada sambungan antara engkol dan batang penghubung dibuat lebih besar dari panjang engkol, mengembangkan engkol menjadi eksentrik. Ambil mekanisme engkol penggeser yang ditunjukkan pada Gambar 1(a) dan mekanisme engkol-pengayun yang ditunjukkan pada Gambar 1(c) sebagai contoh. Perluas jari-jari pasangan putar B pada sambungan antara engkol AB dan batang penghubung BC, dan perbesar jari-jari pasangan putar B lebih besar dari panjang engkol AB (lihat Gambar 1 (b) dan Gambar 1 (d )), maka Gambar 1 (a) Engkol 1 pada Gambar 1(c) telah berkembang menjadi piringan eksentrik yang pusat geometri Bnya tidak berimpit dengan pusat putaran A, yang disebut eksentrik. Eksentrik setara dengan memperbesar ukuran jurnal dari pasangan berputar B pada sambungan antara pegangan garam dan batang penghubung. Oleh karena itu, kekuatan komponen dan pasangan kinematik dalam mekanisme serta kekakuan mekanisme meningkat secara signifikan. Jarak (eksentrisitas) antara dua pusat A dan B pada eksentrik sama dengan panjang engkol 1, dan sifat geraknya sama persis dengan engkol 1. Mekanisme setelah engkol berkembang menjadi eksentrik disebut mekanisme eksentrik. .

Gambar 1 Evolusi engkol eksentrik

Bila daya yang disalurkan oleh mekanisme relatif besar, atau pin engkol (pasangan berputar) memikul beban yang relatif besar, atau panjang engkol relatif pendek, atau langkah pengikut relatif kecil, maka engkol sering dibuat menjadi eksentrik. Evolusi dimensi struktur ini tidak akan mempengaruhi sifat gerak mekanisme dan menghindari kesulitan desain struktur yang disebabkan oleh ketidakmampuan memasang dua pasangan berputar di kedua ujung engkol karena pendeknya panjang engkol. Misalnya, poros engkol pada mekanisme bolak-balik piston pada mesin pembakaran dalam berfungsi seperti eksentrik; semua planer menggunakan mekanisme eksentrik. Selain itu, mekanisme eksentrik sering digunakan pada peralatan tempa, kompresor udara, gunting, pelubang, mesin stamping, pompa pendorong, dan mesin lainnya.

Gambar 2 Evolusi mekanisme berdasarkan perubahan ukuran pasangan kinematik

Mengubah ukuran pasangan kinematik juga merupakan salah satu cara untuk mengembangkan mekanismenya. Gambar 2 dengan jelas mengungkapkan hubungan evolusi antara ukuran pasangan kinematik dan jenis mekanismenya. Jika radius pergerakan busur antara penggeser 3 dan bingkai pada Gambar 2(a) dikurangi, dan penggeser 3 diubah menjadi batang, maka lingkaran antara penggeser 3 dan bingkai pada Gambar 2(a) Pasangan penggerak busur tersebut berkembang menjadi pasangan berputar C yang menghubungkan batang penghubung 2 dan rocker 3 pada Gambar 2(b). Dengan memperbesar jari-jari pasangan berputar B pada Gambar 2(b) dan membuatnya lebih besar dari panjang engkol 1, engkol 1 berevolusi menjadi roda eksentrik pada Gambar 2(a).
